لیست اقلام مورد نیاز الکترود زمین میله ای (الکترود عمودی)

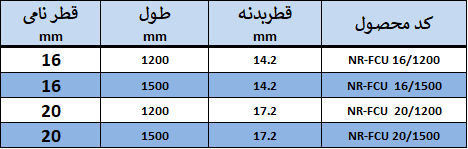

در اجرای این الکترود میتوان از میله ارت فولادی روکش مس ( کاپرباند) ، میله ارت تمام مس، میله ارت استنلس استیل استفاده کرد. معمولا سایزهای موجود در بازار با قطرهای 8/5 و 4/3 اینچ و 16 میلیمتر و 20 میلیمتر و طولهای 120 سانتیمتر، 150 سانتیمتر، 240 سانتیمتر و 300 سانتیمتر میباشند.

سایز های 240 و 300 سانتیمتر از دو سکشن 120 یا 150 سانتیمتر تشکیل شده که از طریق قطعه کوپلر یا داول به هم متصل میشوند.

اتصال هادی اتصال زمین یا سیم و تسمه به میله با استفاده از کلمپ و یا جوش احتراقی (جوش اگزوترمیک یا جوش کدولد) انجام میشود.

حداقل ابعاد الکترود زمین در استاندارد BS 7430  اشاره شده است.

نکته: با توجه به بحث خوردگی الکترود زمین گالوانیزه به صورت دفنی معمولا از این نوع الکترود به عنوان الکترود موقت استفاده میشود.

لیست تجهیزات مورد نیاز:

1- میله ارت فولادی روکش مس یا کاپرباند : 1 عدد





2- میله ارت تمام مس: 1 عدد

3- میله ارت استنلس استیل: 1 عدد

4- کوپلر یا داول: 1 عدد

5- نوک فولادی: 1 عدد

جهت تسهیل درهدایت میله به درون زمین از فولاد عملیات حرارتی شده با استحکام بسیار بالا استفاده می شود.

6- ضربه خور استکانی: 1 عدد

جهت کوبیدن آسان وجلوگیری از خراب شدن رزوه های میله ارت میتوان از ضربه خوراستکانی که از فولاد بااستحکام بالاتولید میشود را استفاده نمود

7- سیم مسی (سایز سیم مسی بر اساس حداکثر جریان تخلیه یا جریان اتصال کوتاه محاسبه میشود. حداقل ابعاد اشاره شده در استاندارد BS 7430 برابر 50 میلیمتر مربع میباشد): حداقل 5 متر

8- جوش احتراقی یا کلمپ اتصال سیم و تسمه به میله : 1 عدد





9- مواد کاهنده استاندارد مقاومت زمین (توصیه استانداردها (IEEE80-2000) استفاده از مواد کاهنده که در زمین های با مقاومت ویژه بالای خاک را دارند می باشد. پودر کاهنده شرکت دارای تاییدیه از آزمایشگاه های معتبربوده ومطابق استانداردهای روز جهانی  IEC62561-7 میباشد) : 200 کیلوگرم

نکته: در صورتی که میله ارت به صورت دفنی اجرا شود از مواد کاهنده استفاده میشود. بدیهی است در صورتی که میله ارت به صورت کوبشی استفاده شود استفاده از مواد کاهنده ممکن نمیباشد

10- دریچه بازدید ارت: (جنس دریچه میتواند بتنی و یا پلی اتیلن باشد. دریچه بازدید میبایست مجهز به شینه ارت مسی باشد) 1 عدد

11- کابلشو سایز متناسب با سیم: 2 عدد

12- پیچ و مهره سایز متناسب با سوراخ کابلشو ( معمولا M8*25) : 2 عدد

نکته: در پروژه هایی که امکان نصب دریجه روی دهانه چاه نباشد از باکس دیواری استفاده میشود
