لیست اقلام مورد نیاز الکترود زمین صفحه ای (چاه ارت)

معمولا این مدل الکترود زمین به عنوان آلترناتیو آخر در پروژه هایی که کف سازی انجام شده است و دسترسی به فضای سطحی با اابعاد مناسب وجود ندارد، استفاده میشود.

در اجرای این الکترود میتوان از صفحه مسی یا صفحه استنلس استیل یا صفحه گالوانیزه به عنوان الکترود زمین استفاده کرد. صفحه میتواند به صورت توپر یا به صورت مشبک باشد.

اتصال هادی اتصال زمین یا سیم و تسمه به صفحه با استفاده از کلمپ و یا جوش احتراقی (جوش اگزوترمیک یا جوش کدولد) انجام میشود.

حداقل ابعاد الکترود زمین در استاندارد BS 7430  اشاره شده است.

نکته: با توجه به بحث خوردگی الکترود زمین گالوانیزه به صورت دفنی معمولا از این نوع الکترود به عنوان الکترود موقت استفاده میشود.

لیست تجهیزات مورد نیاز:

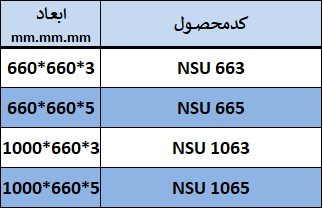

1- صفحه مسی:

(حداقل ابعاد 1.5*500*500 میلیمتر)-صفحه استیل(حداقل ابعاد 1.5*500*500 میلیمتر)- صفحه گالوانیزه(حداقل ابعاد 3*500*500 میلیمتر) : 1 عدد

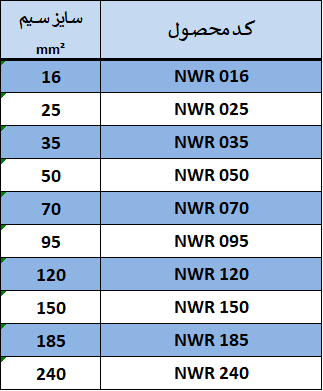

2- سیم مسی:

(سایز سیم مسی بر اساس حداکثر جریان تخلیه یا جریان اتصال کوتاه محاسبه میشود. حداقل ابعاد اشاره شده در استاندارد BS 7430 برابر 50 میلیمتر مربع میباشد): حداقل 5 متر

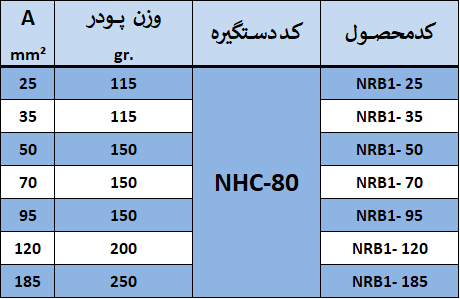

3-جوش احتراقی یا کلمپ اتصال سیم به صفحه : 2 عدد

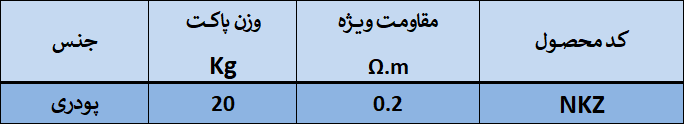

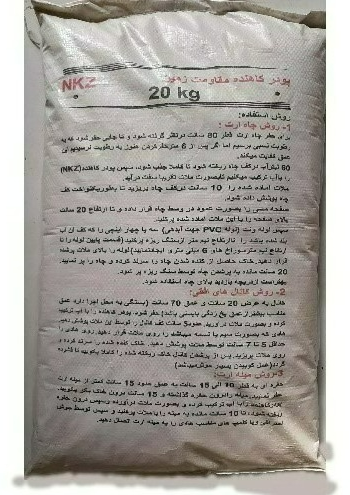

4- مواد کاهنده استاندارد مقاومت زمین (توصیه استانداردها (IEEE80-2000):

استفاده از مواد کاهنده که در زمین های با مقاومت ویژه بالای خاک را دارند می باشد. پودر کاهنده شرکت دارای تاییدیه از آزمایشگاه های معتبربوده ومطابق استانداردهای روز جهانی  IEC62561-7 میباشد) : 500 کیلوگرم













5- لوله شارژ چاه:

به منظور شارژ مصنوعی رطوبت چاه در مناطق و فصول خشک از لوله پی وی سی سایز 3  اینچ به صورت سوراخدار استفاده میشود.

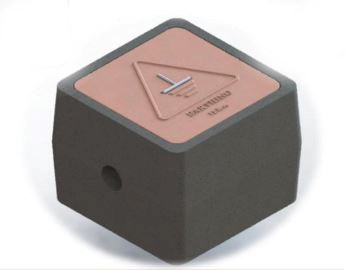

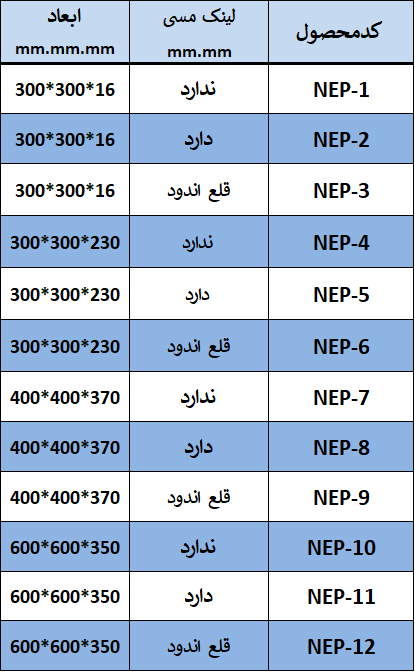

6- دریچه بازدید ارت:

(جنس دریچه میتواند بتنی و یا پلی اتیلن باشد. دریچه بازدید میبایست مجهز به شینه ارت مسی باشد) 1 عدد

7-کابلشو:

سایز متناسب با سیم: 2 عدد

8-پیچ و مهره:

 سایز متناسب با سوراخ کابلشو ( معمولا M8*25) : 2 عدد

نکته: در پروژه هایی که امکان نصب دریجه روی دهانه چاه نباشد از باکس دیواری استفاده میشود.

لازم بذکر است دستورالعمل اجرای سیستم زمین الکترود صفحه ای یا همان چاه ارت در مقالات قبلی بطور مفصل شرح داده شده است
