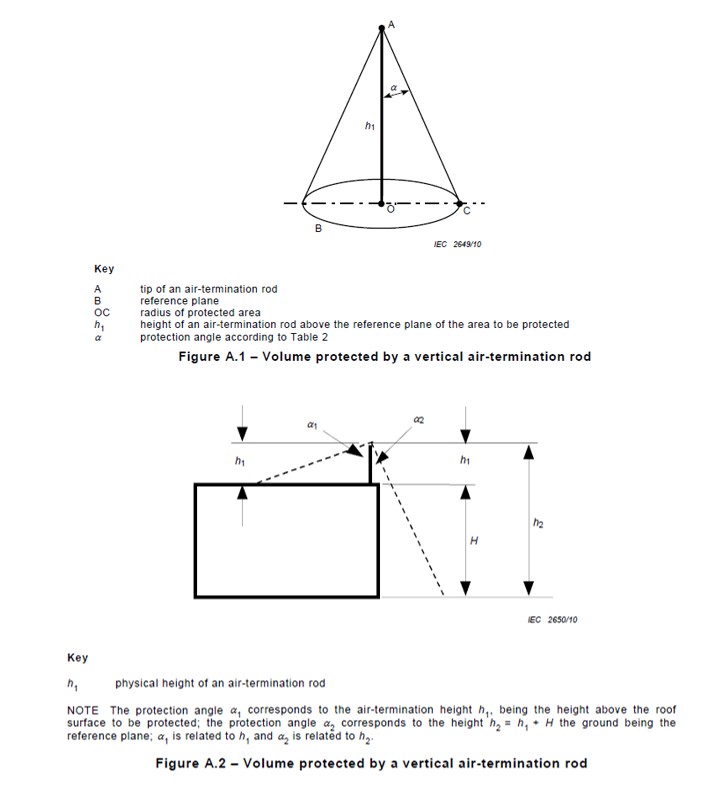

1- محاسبات شعاع پوششی میله ساده(فرانکلین)

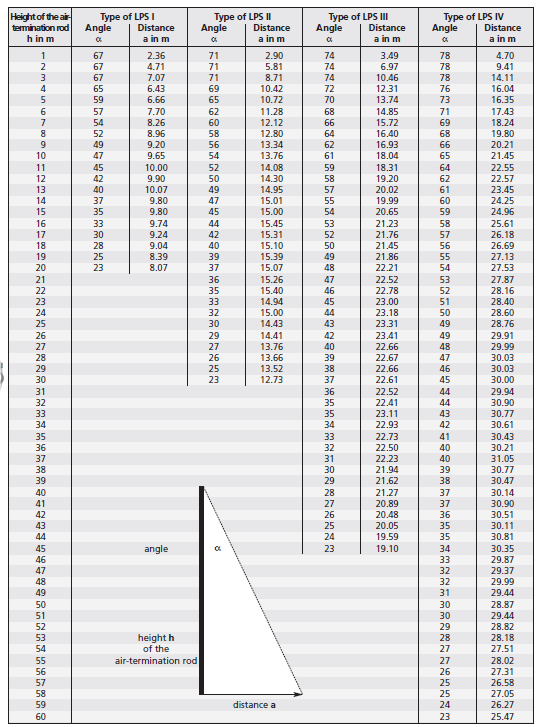

مقادیر شعاع پوششی با توجه به اختلاف ارتفاع و کلاس حفاظتی سیستم صاعقه گیر از جدول زیر قابل استخراج است.

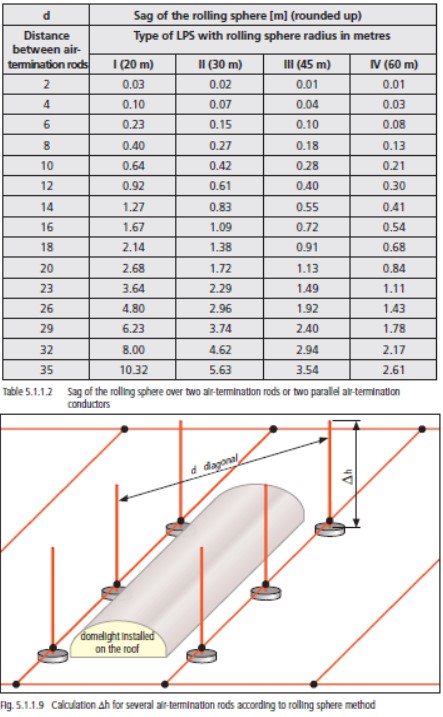

1-1- فاصله بین میله ها:
در سیستم های پایانه هوایی متشکل از چند میله فرانکلین فواصل بین میله ها مطابق تئوری گوی غلطان به شرح زیر میباشد:

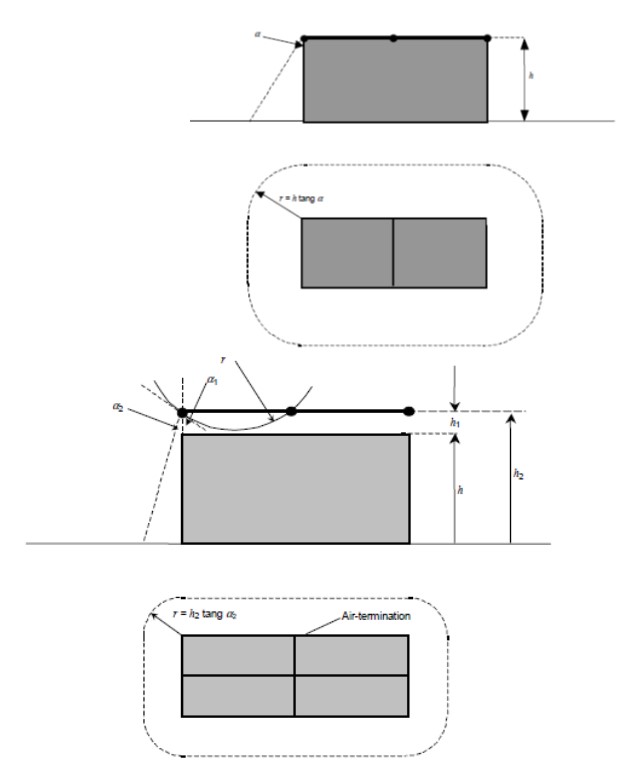

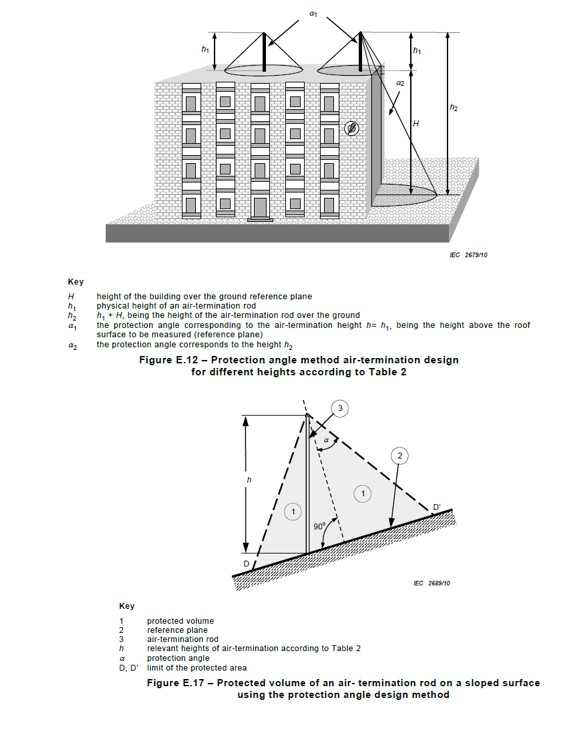

شکل زیر نحوه تامین چتر پوششی و محل های نصب را بصورت نمونه در سیستمهای با یک میله یا با چند میله نمایش میدهد:

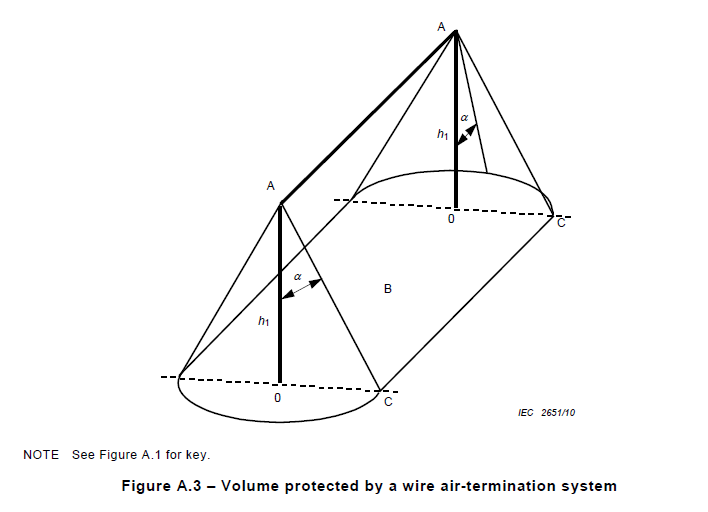

2- چتر پوششی سیم هوایی:

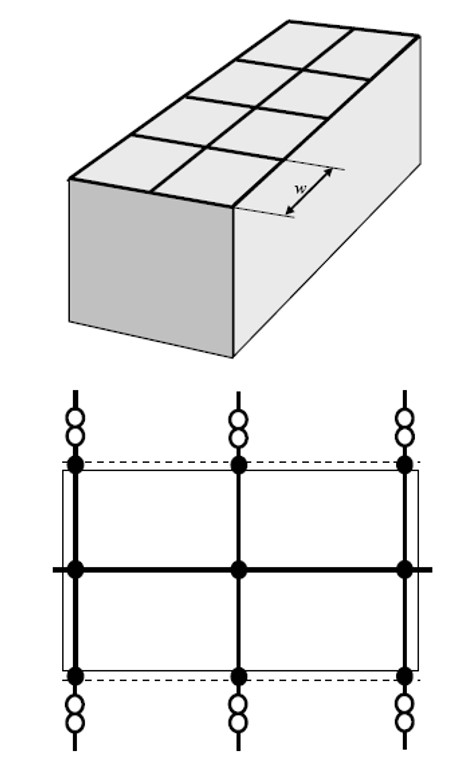

3- محاسبات پایانه هوایی مش:
بااستفاده ازروشهای ذکر شده تمام نقاطي كه درمعرض اصابت صاعقه قراردارند شناسايي مي شوند ومي توانيم هرسازه را به طور مجزا به سيستم صاعقه گير پسيو (ميله ساده ، سیم هوایی و مش) مجهز نماييم.
این به این معناست که میتوان روشهای فوق را بصورت ترکیبی استفاده نمود.

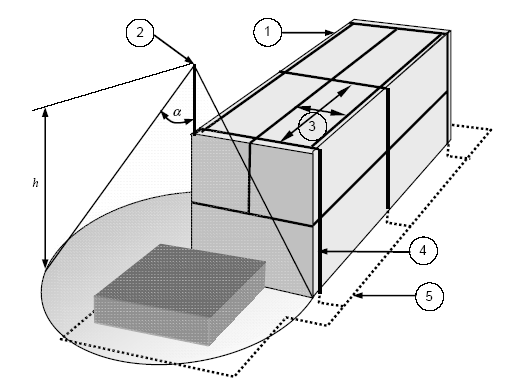

1- هادي صاعقه گير(مش)
2-ميله صاعقه گير ساده
3-ابعادمش
4-هادي مياني
5-سيستم زمين
h : ارتفاع ازنوك صاعقه گير تا سطح زمين
α: زاويه حفاظتي
