توضیحات
کلیات پروژه :
در این پروژه سیستم ارتینگ و همبندی واحد بسته بندی پتروشیمی به منظور کاهش خطاهای مرتبط با EMC و جهت کنترل جریانهای سرگردان ناشی از القائات الکترومغناطیسی بر روی مدارات سیگنال طراحی و اصلاح گردید.
طراحی و نصب و تامین تجهیزات توسط شرکت تاراز نیر آداک انجام شده است.
کلیات اقدامات انجام شده:

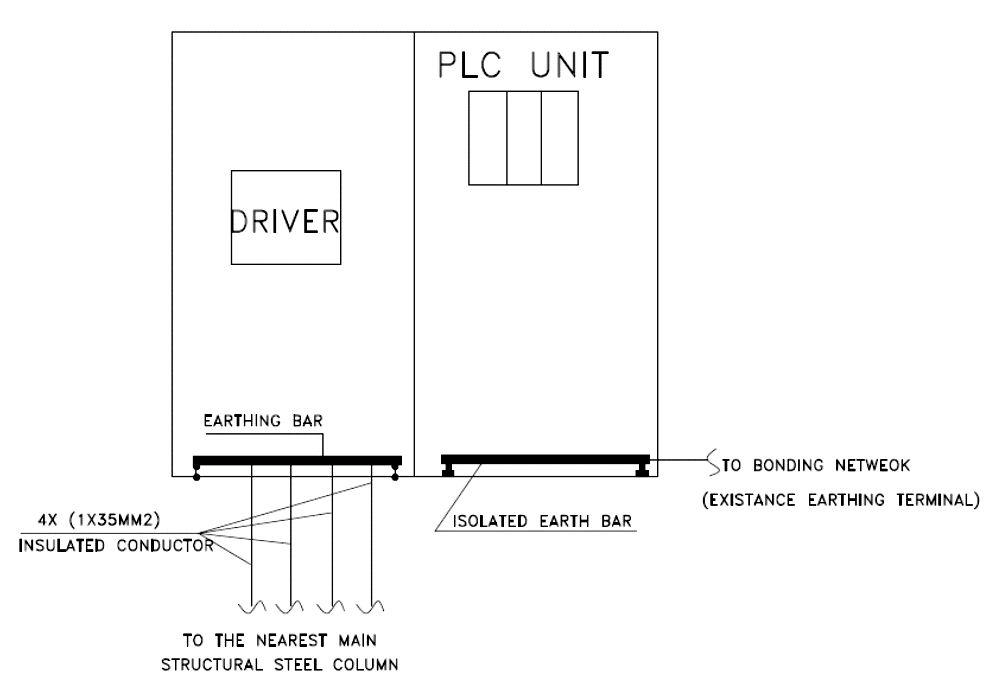

۱- تعبیه یک شینه ارت تابلویی در قسمتی از تابلو که تجهیزات کنترلی نصب است و اتصال شیلدهای کابلهای سیگنال به آن.
۲- اطمینان از اینکه کلیۀ کابلهای ورودی و خروجی سیگنالها حتی المقدور در کل مسیر خود بر روی یک صفحۀ فلزی پیوسته قرار گیرند. از از صفحه SOLID با چنس استنلس استیل یا آهن گالوانیزه گرم استفاده شد.
۳- اتصال مستقیم شینه تعبیه شده در بخشی که تجهیزات درایو در آنها وجود دارند بصورت مستقیم و با ۳ هادی به سطح مقطع حداقل ۳۵ میلیمتر مربع به نزدیکترین سازه فلزی و ستون ساختمان در این خصوص اتصال موجود این شینه از شبکه همبندی قطع شد.
۴- اتصال شینه عایق شده از بدنه به شبکه همبندی موجود (شینه ارت موجود)
۵- در تابلو به دو قسمت CLEAN/DIRTY تقسیم گردید.
